行業| 半導體| 臺達晶圓線邊倉搬運解決方案,效率與潔凈度的雙重保證

2024-08-08發布者:濟南樹信工貿

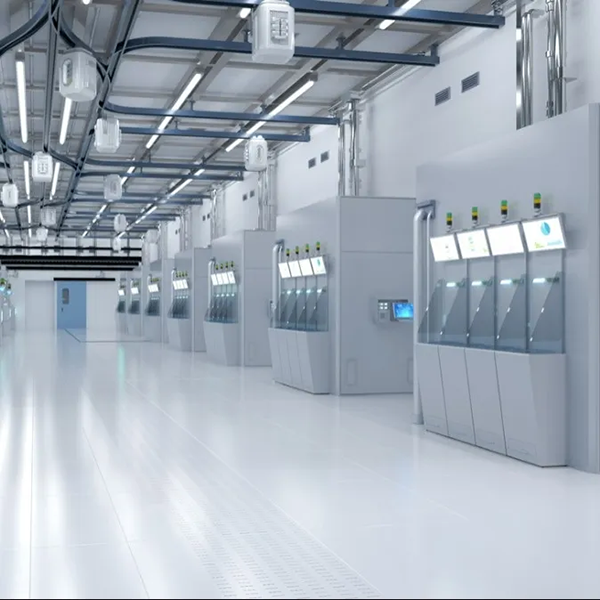

  線邊倉又稱暫存?zhèn)}或Stocker,目的是在制造過程中,將晶圓暫存于生產線旁邊的儲存區,可以最大幅度地減少晶圓的運輸距離和時間,以便進行下一步的處理或傳輸。在半導體制程中,晶圓線邊倉可能置于以下位置:



  在半導體制程中

  晶圓線邊倉可能置于

  以下位置

  前端制程設備旁:例如清洗、曝光和刻蝕。

  后端制程設備旁:例如鍍膜和檢測。

  轉換站點:這些站點通常用于從一個制程轉移到另一制程,方便晶圓的轉移和暫存。


  應用場景

  線邊倉是電子行業的重點設備之?,主要應用于半導體、PCB、電子零件、工具機等產業,因應5G時代來臨,待取物的價值越來越高,制程精密不能碰撞且需要更佳的存放方案。

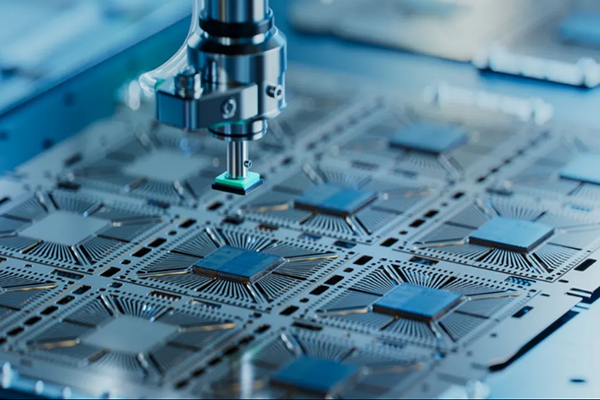

  半導體:晶圓、晶圓盒

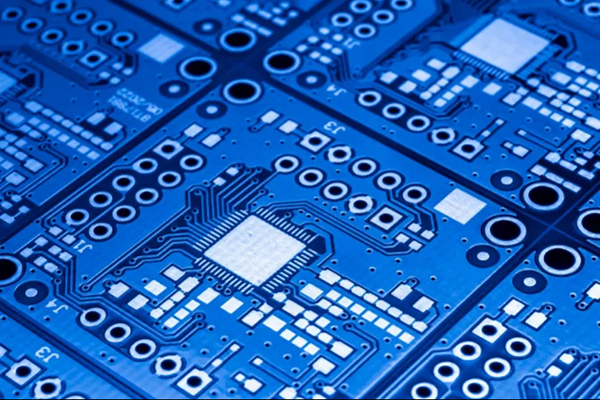

  PCB:單面、多面、多層板

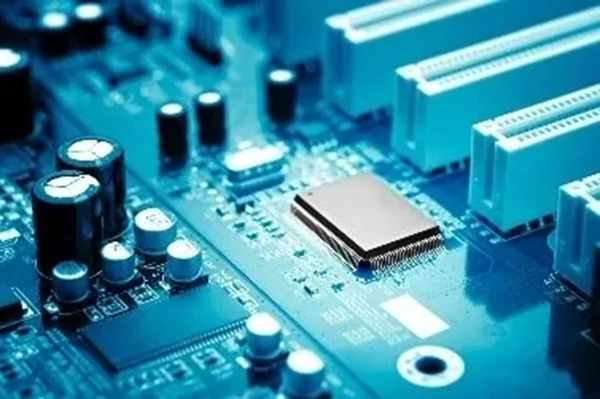

  電子零件:電容、電感



  塑料射出工件、金屬加工


  PART 01

  沒有線邊倉,會有什么影響?


  生產效率降低

  沒有線邊倉意味著在生產過程中,需要不斷地將晶圓從一個制程轉移到另一個制程,每次轉移都需要額外的時間和人力。


  生產流程不穩定,增加污染風險

  在生產過程中,晶圓需要在潔凈的環境中進行處理,以防止污染影響芯片的質量。沒有線邊倉意味著晶圓可能暴露在不受控制的環境中進行轉移,這會增加污染的風險,對芯片的質量產生負面影響。




  傳統六軸手臂所需操作空間大,價格高昂;

  取放臂移動路徑受限運動學,直行與圓弧切換移動頓挫感大;

  機臺類型多樣化,傳統手臂機構尺寸固定,無法滿足需求;

  不同品牌電控設備之間通訊整合困難。


  PART 02

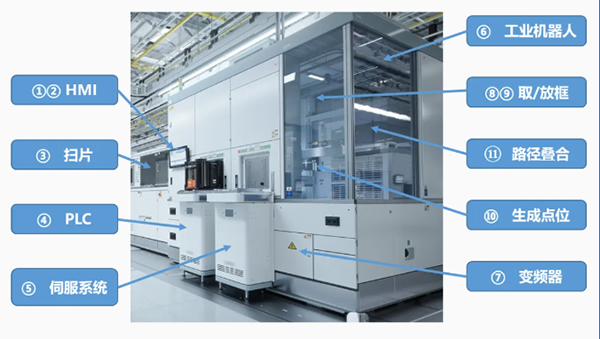

  線邊倉工藝解析




  1 HMI 動態監控

  實時動態顯示手臂運行過程中的電機電流及轉速;使用者可透過前FOUP (開式晶圓傳送盒) 開門掃片功能掌握殘片數量。

  2 客制化監控畫面

  包含PCB板數量、設備運作狀態、總產量、產能、設備生產速度參數、手臂電機電流與轉速動態監控等。

  3 掃片功能

  FOUP開門掃片采連續不間斷高速掃描,掃描 20片需時約 5 秒。

  4 PLC

  通過 Ethernet連接SCM指令并經由 Modbus TCP進行數據交換,建立手動控制變頻器、伺服系統、工業機器人、氣缸等功能。

  5 伺服系統

  FOUP設定正負行程極限與電機Servo off剎車機制,PR模式+通信設置。

  6 工業機器人

  設定Z軸回升電阻規格、外擴軸,以DMCNET模式控制Z軸升降。

  7 變頻器

  搭配光電傳感器部署安全防護措施,若上方有板件,就不會再進板。

  8 取框

  整框PCB板由入料口或儲格內取出,手臂會由框內的下安全點,垂直向上頂至上安全點,再移動到各面原點等待。

  9 放框

  整框PCB板由等待點移動至儲格或出料口的上安全點,并垂直向下至下安全點,放置完成后手臂再移動至原點,完成取放動作。

  10 生成點位

  只需對最下層的儲格進行教點,手臂內會記錄點位與高度,搭配HMI 輸入偏移量等信息,可自動生成手臂取放點位。

  11 路徑疊合

  直線運動與點對點運動路徑疊合,手臂運行過程無停頓,動作流暢并縮短CT。


  PART 03

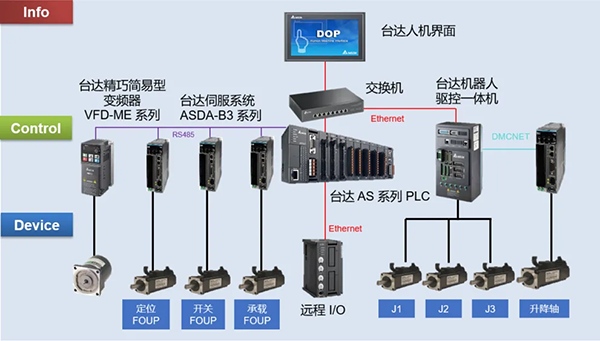

  臺達解決方案




  PART 04

  臺達方案特色


  節省空間

  可向內旋轉切換手系,無須將各軸伸直,有效節省機臺空間;

  動作路徑平滑

  通過S-curve設定解決加減速時頓挫問題,使手臂附載移動更加平穩;

  內建機器人運動學

  可依照客戶提供機構參數,進行客制化手臂模型建立;

  全 Modbus方案

  整合Modbus通訊協議,解決開發者需要處理復雜數據交換的不便性,節省開發時間;

  誤差補償

  取放指令可以搭配偏移量,如有機構誤差,可通過此功能進行點位修正。

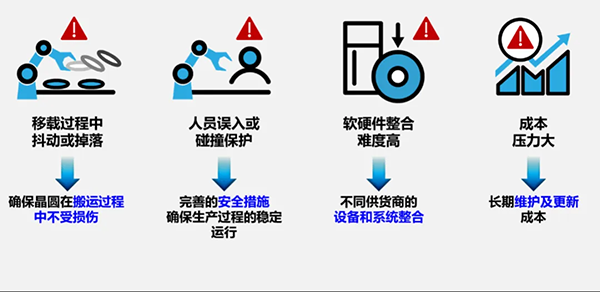

  晶圓搬運在市場上面臨著高精度、復雜環境、安全性、整合難度、成本壓力、生產效率等多重挑戰。臺達晶圓線邊倉搬運解決方案使用全套臺達運動控制方案,不僅到位精度及CT時間達到客戶要求,整體系統成本較過往更是省下65%,達到臺達與客戶雙贏的成果。
